一、光儲充介紹

“光儲充”一直是新能源界的熱門組合，光儲充一體化解決方案通過能量存儲和優化配置實現本地能源生產與用能負荷基本平衡。

能獨立運行，“自發自用、余電存儲”，緩解了充電樁用電對電網的沖擊；在能耗方面，使用儲能系統給動力電池充電，并利用峰谷電價，提高了能源轉換效率并減少了用電成本；利用電池儲能系統吸收低谷電，并在高峰時期支撐快充負荷；同時以光伏發電系統進行補充，有效減少充電站高峰期的電網負荷，提高系統運行效率的同時，為電網提供輔助服務功能。

光伏系統

在有限的土地資源下建設光儲充一體化電站，采用附近屋頂光伏和停車場雨棚光伏。多個光伏組件匯合接到光伏直流匯流箱，經光伏逆變器接入電網，并離網光伏發電系統、離網光伏發電系統有效地解決了太陽能光伏組件的發電、放電、供電以及能量在傳輸過程中的轉化問題，保障整個系統發電的可靠、高效、安全性，使電站發電得以穩定運行。

儲能系統

儲能系統具備電池倉和設備倉，電池系統以單節電芯為最小單位構成電池模組、電池簇，根據現場實際需求配置電池容量；設備倉內放置儲能變流器（PCS）、交流配電柜、直流配電柜、消防系統和EMS&動環監控柜等等。儲能系統于交流母線（AC BUS）接入系統，提高能源利用效率，使電力系統的產供平衡

充電樁

充電樁通過掃碼充電的方式與用戶交互，充電樁系統包含智能監控和智能計量。充電樁智能控制器對充電樁具備測量、控制與保護功能，如運行狀態檢測、故障狀態檢測以及充放電過程的聯動控制等；交流輸出配置交流智能電能表，進行交流充電計量，具備完善的通信功能，可將計量信息通過RS485分別上傳給充電智能控制器和網絡運營平臺。另外，充電功率可調整，輸入和輸出過欠壓保護、短路保護、過流保護、漏電保護、接地檢測、過溫等保護功能齊全，具備IP54防護等級。

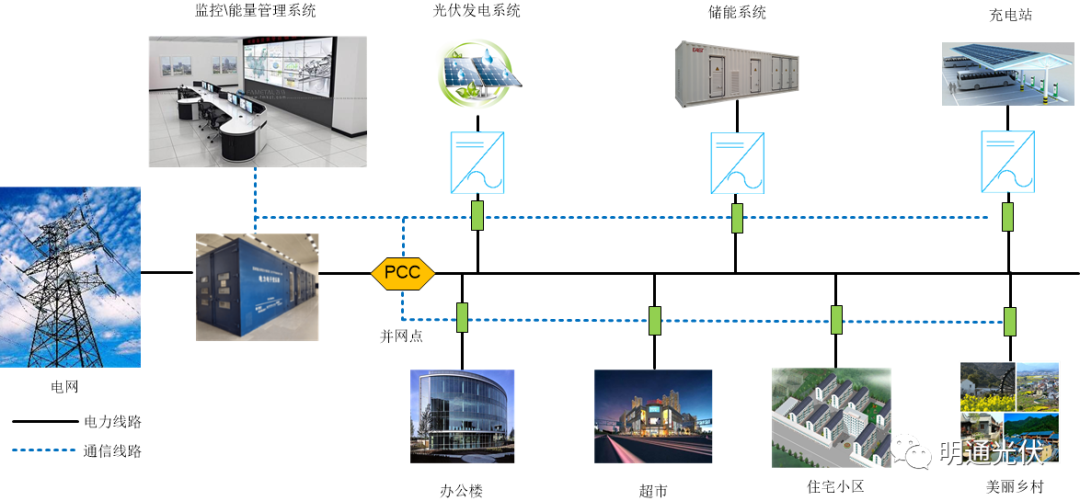

二、應用示意圖 / 系統結構圖

三、光儲充一體化優勢

· 提高清潔能源的利用

· 基于光儲充一體化系統，減少傳統能源的使用，減少污染氣體的排放，提高新能源的利用

· 推動智能化電網的發展

· 利用新能源和分布式能源，改善能源結構，降低對傳統能源的依賴，推動了智能化電網的發展

· 促進能源互聯網的發展

· 利用互聯網技術，將光儲充等新興能源融合云計算、大數據、人工智能，推動了能源互聯網的發展
